Le tavole di progetto in un solo PDF: copertina, piante, prospetti, sezione, pareti dei locali e tavole di testo, ognuna con il cartiglio.

Gratis come piccolo PNG con filigrana. Completo: sblocchi l’immobile (il primo è gratis) o scelga Pro.

Tavole di progetto: passo dopo passo

1. Apra il set di tavole

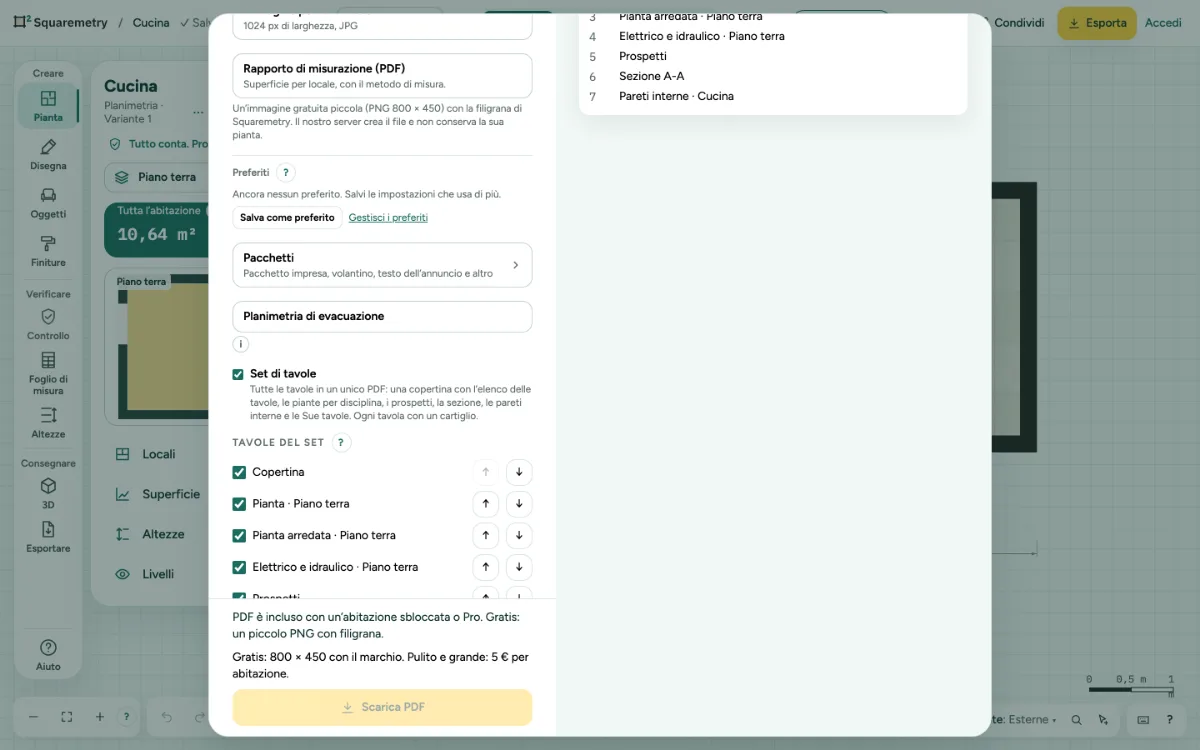

Con un’abitazione sbloccata, Pro o Team, apra Esporta, scelga PDF e spunti Set di tavole. L’elenco Tavole del set mostra ogni tavola che la planimetria può dare: copertina con l’elenco delle tavole, pianta, pianta arredata e pianta elettrica per piano, tavole di ristrutturazione, prospetti, sezione, pareti dei locali e tavole con il Suo testo. L’anteprima mostra l’elenco numerato. Le tavole vengono sempre dalla planimetria com’è ora. La tavola elettrico e idraulico mostra i cavi e i tubi da Impianti, le linee degli interruttori e una legenda con i circuiti del quadro elettrico. Con circuiti nel quadro il set ha anche lo schema dei circuiti e uno schema unifilare; con il riscaldamento a pavimento, uno schema di posa per livello. Quelle tavole riportano: Aiuto al disegno, non un progetto impiantistico.
2. Scelga e ordini
Tolga la spunta a una tavola per escluderla. Sposti una tavola con le frecce. Torna a tutte le tavole nell’ordine abituale annulla le Sue scelte.
3. Tavole proprie
Apra Aggiungi una tavola di testo, inserisca un Titolo e il Testo, per esempio le premesse o note per l’impresa, e clicchi su Aggiungi tavola. Fino a 20 per planimetria.
4. Carta e scala
Scelga la carta e la scala come al solito. Una tavola che non entra a quella scala viene adattata alla pagina; il suo cartiglio indica la scala. Clicchi su Scarica il PDF.
