Un cartiglio DWG pronto, ma nel browser: salvi un modello di tavola e prenda dalla Libreria freccia del nord, scala grafica, legenda e timbro.
Cartiglio dwg: passo dopo passo
1. Pronti all’uso

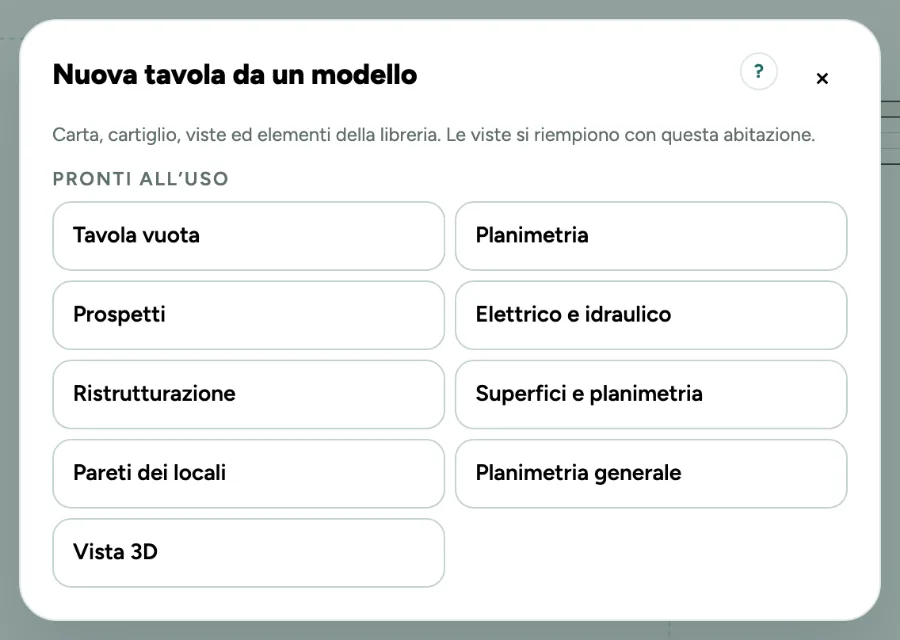

Clicchi Nuova tavola. Una tavola può partire da un modello pronto, dal Suo o da uno del Suo studio. Pronti all’uso contiene tavola vuota, planimetria, prospetti, elettrico e idraulico, ristrutturazione, superfici e planimetria, pareti dei locali, planimetria generale e vista 3D. Le viste si riempiono con questa abitazione e ricevono la scala più grande che ci sta. Un’abitazione ha al massimo 100 tavole; con 100, la finestra lo dice in alto.
2. I miei modelli
Imposti una tavola e clicchi Salva come modello nella sua scheda. In un’altra abitazione le viste trovano lo stesso piano: il piano terra resta il piano terra, anche se l’abitazione ha una cantina. Un prospetto di un edificio separato trova l’edificio separato nella stessa posizione. Le quote restano fuori: appartengono ai muri di una sola abitazione. Fino a 30 in questo browser. Le immagini rendono grande un modello; se questo browser non ha più spazio, il messaggio lo dice e non viene salvato nulla.
3. Del Suo studio
In un team, un proprietario o un amministratore clicca Salva per lo studio: per ogni abitazione, o solo per il profilo cliente di questa abitazione. Tutto il team lo trova sotto Del Suo studio.
4. Libreria
Scelga Libreria sotto Altro negli strumenti, oppure prema S. La libreria contiene elementi fissi per ogni tavola, che seguono la planimetria: la freccia del nord ruota con il nord della planimetria, la scala grafica e la legenda seguono la loro vista, il timbro mostra il Suo testo.
5. Il Suo cartiglio
Se non è selezionato nulla, apra Campi e logo nella scheda della tavola. Spenga i campi standard, aggiunga fino a 6 campi propri (un campo e un valore) e un logo proprio. Usa questo cartiglio su tutte le tavole lo mette su ogni tavola; Salva come modello lo conserva per le Sue altre abitazioni.
Scorciatoie da tastiera
- V
- Tavole: seleziona
Messaggi che può vedere
- Ha 30 modelli personali. Ne rimuova prima uno.
- Questo browser non ha più spazio per il modello Piano terra. Non è stato salvato nulla. Rimuova un modello che non le serve più, oppure tolga prima le immagini grandi dalla tavola.
- Dia un nome al campo.
- Un cartiglio contiene al massimo 6 campi propri.
- Solo un proprietario o un amministratore salva modelli per lo studio.
- I modelli dello studio non sono raggiungibili. I Suoi modelli funzionano comunque.
