Eén PDF met een omslag en de lijst van bladen, per verdieping de plattegrond, de inrichting en elektra en water, verbouwbladen, gevels, doorsnede, wanden binnen en bladen met uw eigen tekst. Elk blad heeft een titelblok. De bladen komen altijd uit het plan zoals het nu is.
Gratis als klein PNG-beeld met watermerk. Volledig: ontgrendel de woning (uw eerste woning is gratis) of neem Pro.
Tekeningenset: alle bladen in één PDF: stap voor stap
1. Open de tekeningenset

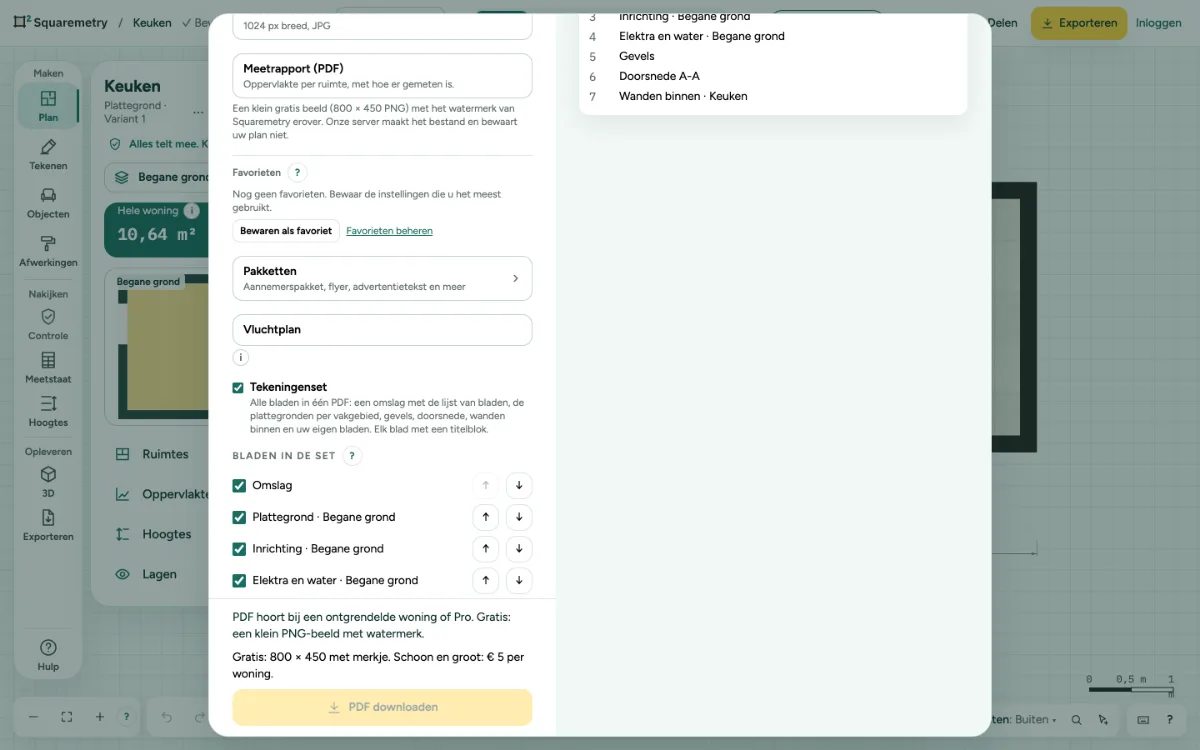

Open met een ontgrendelde woning, Pro of Team Exporteren, kies PDF en vink Tekeningenset aan. De lijst Bladen in de set toont elk blad dat het plan kan geven; het voorbeeld toont de genummerde lijst. Het blad elektra en water toont de kabels en leidingen uit Installaties, het schakelschema en een legenda met de groepen van de groepenkast. Met groepen in de groepenkast heeft de set ook de groepenlijst en een eendraadschema; met vloerverwarming een legplan vloerverwarming per verdieping. Op die bladen staat: Tekenhulp, geen installatieontwerp. Elk blad heeft een vaste tekening, dus de keuzes voor één tekening staan er met Tekeningenset aan niet: Tekenstijl, Op de tekening, Installaties, Isometrisch beeld, Gevels, Wanden binnen en Verbouwbladen. Vluchtplan en de set sluiten elkaar uit: Vluchtplan zet de set uit, en de set zet Vluchtplan uit.
2. Kiezen en ordenen
Vink een blad uit om het weg te laten. Verplaats een blad met de pijlen. Terug naar alle bladen in de gewone volgorde maakt uw keuzes ongedaan.
3. Eigen bladen
Open Blad met tekst toevoegen, typ een Titel en de Tekst, bijvoorbeeld de uitgangspunten of notities voor de aannemer, en klik op Blad toevoegen. Tot 20 per plan.
4. Papier en schaal
Kies papier en schaal zoals altijd. Een blad dat op die schaal niet past, wordt passend gemaakt; het titelblok noemt de schaal. Klik op PDF downloaden.
Meldingen die u kunt zien
- Alle bladen staan uit. Zet minstens één blad aan.
- Geef het blad een titel.
- U heeft 20 eigen bladen, het meeste voor één plan.
