Le plan de façade de chaque côté, tiré de votre plan : murs, portes et fenêtres à leur hauteur, toit, niveaux et cotes, à plat et à l’échelle.
Plan de façade : pas à pas
1. Ouvrir les façades
Dans Plan, cliquez sur ⋯ à côté des vues dans la barre du haut et choisissez Façades (dans Planches, Façades est à part), ou cherchez-les avec ⌘K. Sur un téléphone : Plus, Vue, Façades.
2. Quels côtés
Avec le nord réglé (Placer, onglet Nord), vous obtenez Nord, Est, Sud et Ouest. Sans le nord : Avant, Arrière, Gauche et Droite ; l’avant est le bas du plan.
3. Lire le dessin

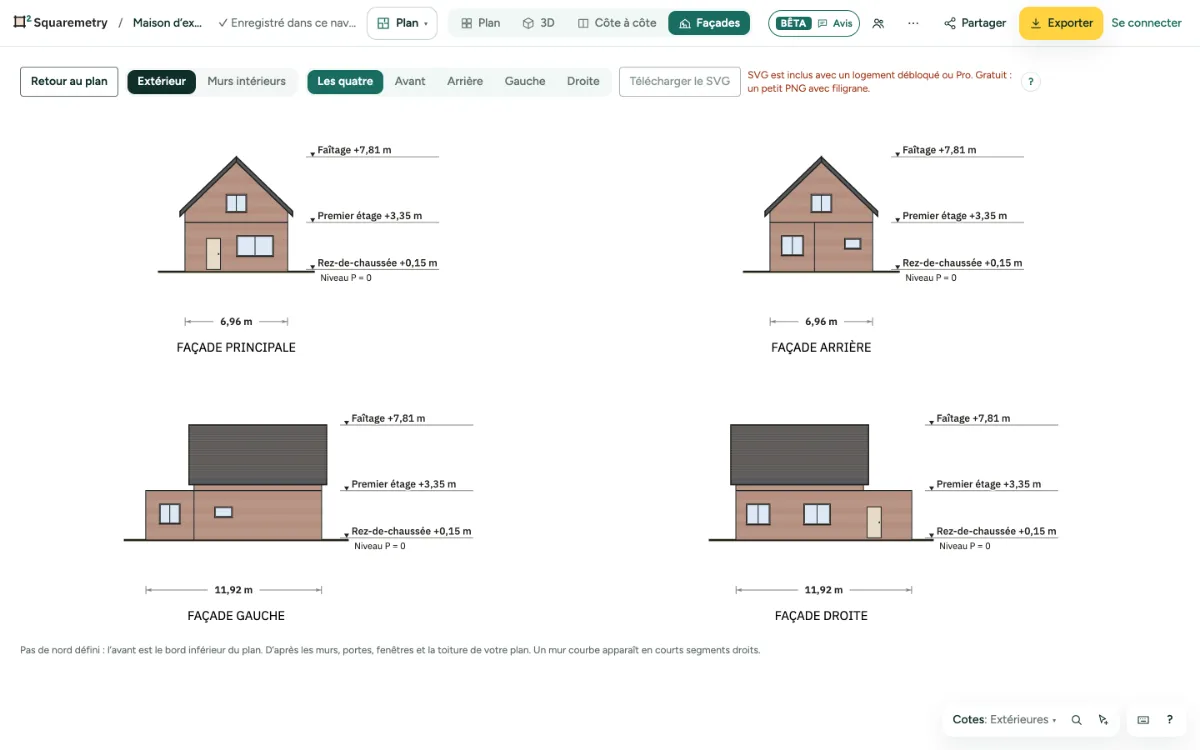

Chaque niveau à sa hauteur, les portes et fenêtres à leur allège et à leur hauteur, et le toit. À droite les niveaux (faîtage, planchers, le repère P = 0, une cave), sous la maison une seule cote : sa largeur extérieure, le même nombre que le total sur le plan. Un abri ou un pavillon détaché ne figure pas dans la façade de la maison ; un garage accolé, si.
4. Matériaux
Quand un mur a une composition, sa couche extérieure apparaît dans sa couleur avec les joints, comme la brique. Un mur sans composition reste uni.
5. Enregistrer ou exporter
Avec un logement débloqué, Pro ou Team, Télécharger le SVG enregistre ce que vous voyez ; sinon, le bouton en donne la raison. Dans Exporter, avec un logement débloqué, Pro ou Team, cochez Façades : les quatre sur une seule feuille, ou une par page dans le PDF et un fichier chacune pour PNG, JPG, SVG et DXF. Le DXF a ses propres calques pour les murs, les joints, les ouvertures, le toit et le sol.
Messages que vous pouvez voir
- Rien à afficher pour l’instant. Dessinez d’abord une pièce ou des murs sur le plan.
