Leg een foto of PDF van een plattegrond onder uw tekening, zet de schaal met een lengte die u kent, en teken eroverheen.

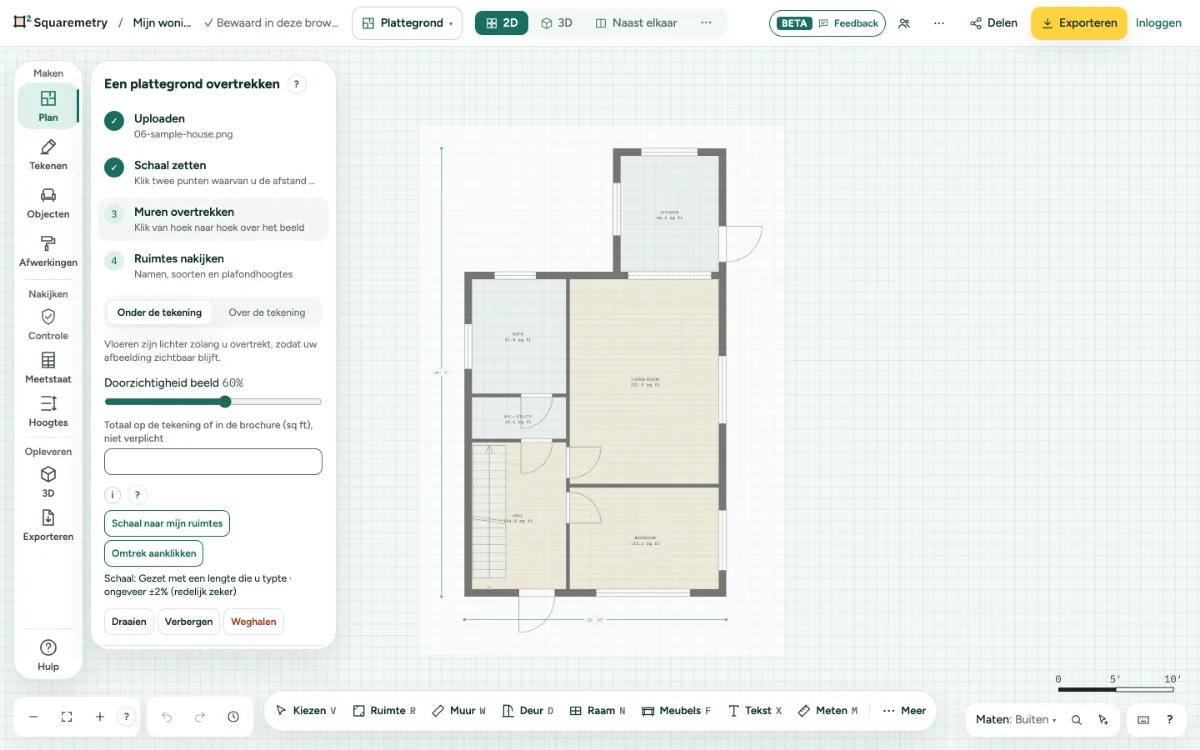

Een plattegrond overtrekken: stap voor stap
1. Voeg de plattegrond toe
Druk op T, of kies Overtrekken onder Meer aan het eind van de gereedschapsbalk (of in de rail: Tekenen, Meer tekengereedschap), en kies een JPG, PNG of PDF. Hij ligt onder uw tekening. Het bestand blijft in uw browser. Tik op het startscherm op Een plattegrond overtrekken en de bestandskiezer opent meteen. Annuleert u hem, dan blijft het paneel Een plattegrond overtrekken open met Afbeelding kiezen.
2. Zet de schaal
Klik op twee punten waarvan u de afstand kent, zoals de zijkanten van een deur. Typ de echte lengte en klik op Schaal zetten, of kies een deurbreedte.
3. Pas de plattegrond aan
In Een plattegrond overtrekken: Doorzichtigheid beeld, Draaien, Verbergen en Tonen, en Weghalen. U verbergt of toont hem. Typ het totaal uit de advertentie om de schaal te controleren. Hier kiest u ook Onder de tekening of Over de tekening. Zolang u overtrekt, zijn de vloeren lichter zodat uw afbeelding zichtbaar blijft; Verbergen brengt ze terug in volle kleur.
4. Teken eroverheen
Druk op W en klik langs de muren. Op een PDF met getekende lijnen klikken uw klikken vast op die lijnen. Of laat Muren herkennen ze vinden.
5. Meer pagina's tegelijk
Kies meer bestanden tegelijk, of een PDF met meer pagina's, en Pagina's inlezen als verdiepingen opent. Kies per pagina een Verdieping (of Nieuwe verdieping) en een Schaal: Zelf zetten op de pagina (twee punten), Zelfde als pagina 1, of 1:100 op de pagina (alleen bij een PDF). Inlezen als verdiepingen voegt de verdiepingen toe in één stap ongedaan; elke verdieping toont haar eigen pagina. Ze heten pagina's, zodat Bladen alleen de tekenbladen van de editor Bladen zijn. Een verdieping die al een beeld heeft, houdt het met zijn schaal als de pagina's naar andere verdiepingen gaan; gaat een pagina naar die verdieping, dan zegt het venster dat die pagina het vervangt.
Sneltoetsen
- T
- Plattegrond overtrekken
- U
- De onderlegger verbergen of tonen
Meldingen die u kunt zien
- Schaal gezet. Controleer hem aan een deur of muur waarvan u de maat kent.
- Twee pagina's staan op dezelfde verdieping. Kies voor een van beide een andere verdieping.
- Hooguit 8 pagina's tegelijk. De eerste 8 staan hier.
- Controleer de schaal: de plattegrond zou onwaarschijnlijk groot of klein worden.
- Dit bestand is groter dan 40 MB. Gebruik een kleinere afbeelding of PDF.
- Deze browser kan geen HEIC-foto openen. Bewaar hem als JPG en probeer het opnieuw.
